數控擰螺絲機床的結構

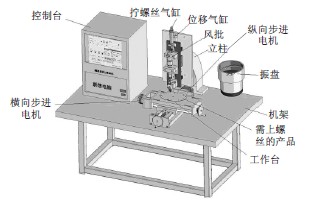

整臺數控擰螺絲機床的實物圖如圖1所示。
圖1 數控擰螺絲機床實物圖
該機主要由工作臺、控制臺、擰螺絲機和震動盤構成。其中擰螺絲機又由十字工作臺、縱向步進電動機、橫向步進電動機、風批和氣缸組成。
控制臺由普通的計算機實現，里面安裝好通過VB編程得到的操作面板，如圖2所示。

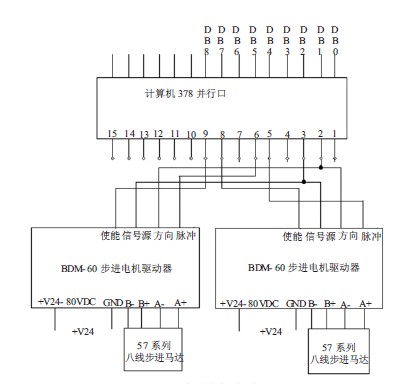

圖2 控制臺線路圖
工作人員只要在屏幕上的數控擰螺絲系統窗口上，輸入x軸、y軸和z軸來設定要擰螺絲的位置的數值，計算機自動產生脈沖信號送到連接的擰螺絲機床的步進電機，兩個步進電機分別控制要擰螺絲工件在橫向和縱向方向上的移動；而z軸的數值主要通過位移氣缸控制豎直方向上移動。最后通過三個坐標的設定，可靈活改變要擰螺絲的位置。因此只要更換不同的夾具，改變參數，就可以實現輕松的轉換，這對于小批量多品種的工件是非常適用的。振動盤跟擰螺絲機床通過軟管相連，給擰螺絲機床提供方向一致的螺絲，通過電磁閥動作吹氣供給螺絲。
